科士达UPS电源16节电池安装调试方法和图纸

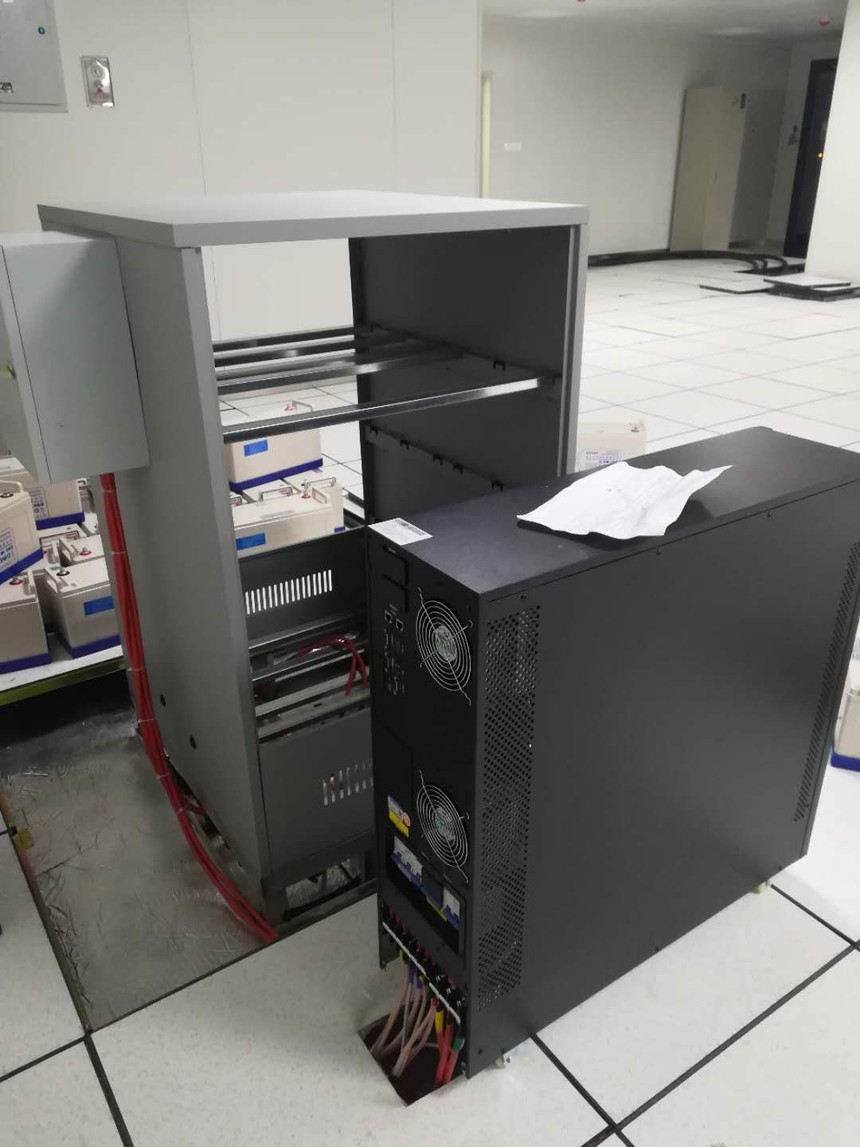

  科士达ups电池安装接线需要注意：科士达蓄电池的红色极注是正极，黑色的是负极，蓄电池在电池柜里是串联的，就是说一个电池的正极连另一个电池的负极，照这样连法，最后会剩下一正一负两条引出线，接电池放电端口，注意要一一对应起来，一般左正右负，连接是注意电池短路。找出科士达ups电池柜找出电池柜底板、电池柜内侧、电池柜左右两侧拼装起来。

 科士达UPS电池柜第一层、第二层电池柜电池承载支撑梁上依次放入电池1、电池2、电池3、电池4、电池5、电池6、电池7、电池8、用电池1（正极）的连接电池2（负极）的，电池2（正极）的连接电池3（负极），电池3（正极）连接电池4（负极），电池4（正极）连接电池5（负极） ，电池5（正极）的连接电池6（负极），电池6（正极）的连接电池7（负极），电池7（正极）的连接电池8（负极），电池8（正极）用跨层线连接导入第二层。往上返的跨层线铜鼻子请用绝緣胶布包扎绝缘，防止触电和段子打火。（备注：电池1（负极）为电池组总（负极）接电池直流空开负极端）。

  组装完科士达ups电池柜第一、二层并且确认8节电池串联紧固后放入第三层、第四层电池柜内的承载支撑梁。在电池柜第二层内的承载支撑梁放入电池9、电池10、电池11、电池12、电池13、电池14、电池15、电池16、。用第一层电池8（正极）导上的跨层线连接第二层电池9（负极），电池9（正极）连接电池10（负极），电池10（正极）连接电池11（负极），电池11（正极）连接电池12（负极），电池12（正极）连接电池13（负极），电池13（正极）连接电池14（负极），电池14（正极）连接电池15（负极）），电池15（正极）连接电池16（负极），电池16（正极）用跨层线连接导入第三层。

  科士达UPS电池中线接电池8的负极或者电池9正极都可以。电池总负极、中线、总正极分别按照极性接入3P直流空开。（电池组确认串联安装好以后务必用万能表测试一下电池组总直流电压是多少？16节12V电池串联电池组总电压在DC200V~DC210V之间都属于正常值（正负电池组电压如果接线正常基本上是一致的相差无几，数值为电池组总电压的1/2，如果电池组总电压测量值过大或者过小需要重新验证电池组接线方式是否正确，正负电池组电压测量值相差很大需要验证电池组中线是否接到电池组的8节负极或者9节正极上。）连接电池过程中可能会产生轻微端子打火现象，属于正常现象，请勿惊慌，由于电池组是串联使用的，电池电压属于高压，务必做好绝缘防护。
